PVC絕緣電線熱老化性能測試解決方案

作者：海達儀器發布日期：2026-08-15 10:46:13　　已瀏覽閱讀：次

了解儀器報價及售前售后服務，工廠直銷，享優惠折扣價！

一、測試背景
PVC絕緣電線是建筑電氣、家電連接、汽車線束等領域廣泛應用的導電載體，其絕緣層在長期使用過程中受熱、氧氣及電流負荷等多重因素影響，容易出現材料降解、變硬變脆、開裂甚至絕緣失效等問題。一旦絕緣材料老化失效，將直接導致電線短路、漏電甚至火災等嚴重安全事故。因此，在電線電纜出廠前對絕緣層進行科學的熱老化性能評估，是保障產品質量和使用壽命的關鍵環節。
二、測試依據與標準
本方案嚴格依據GB/T 2951.122008《電纜和光纜絕緣和護套材料通用試驗方法第12部分：通用試驗方法熱老化試驗方法》進行測試。該標準等同采用IEC 6081112:1985，適用于電纜、光纜、電線和軟線的最常見類型絕緣和護套材料，包括彈性體、聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯等。同時參考ASTM D2436標準中關于換氣老化試驗的相關要求。依據GB/T 2951.12要求，老化后抗張強度變化率≤±20%、伸長率變化率≤±25%為合格判定標準。

三、實驗具體參數

參數項目	技術指標

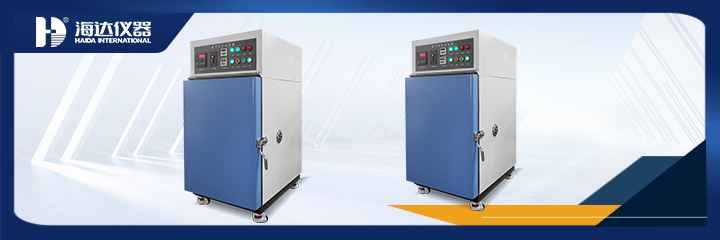

測試設備	HDE7011換氣式老化試驗機
內箱尺寸	450mm×450mm×500mm
老化溫度	120℃ ± 2℃
老化時間	168小時（7天）
換氣量	8次/小時（可調范圍3~10次/小時）
試樣轉速	10 r/min（兩層不銹鋼轉架）
溫度均勻度（空載）	≤±2℃（200℃以內）
溫度波動度（空載）	±0.5℃
電源要求	AC380V/50Hz，三相五線制
樣品狀態	未老化與老化后對比

換氣量設定為8次/小時，符合GB/T 2951.12標準中規定的烘箱內空氣更換次數每小時8~20次的要求。
四、實驗流程
步驟一：試樣制備。從待測PVC絕緣電線上裁取5組試樣，每組長度≥300mm，確保試樣表面平整無損傷。試件與試件之間間隔至少20mm，避免相互接觸影響老化效果。
步驟二：初始性能測試。使用拉力試驗機對裁取試樣進行老化前的抗張強度與斷裂伸長率測試，記錄基線數據。
步驟三：設備設置與樣品放置。將HDE7011換氣式老化試驗機溫度設定為120℃，換氣量調節至8次/小時，時間設定為168小時。將試樣均勻放置于兩層不銹鋼轉架上，啟動轉盤使其以10 r/min勻速旋轉，確保試樣均勻受熱。
步驟四：啟動老化測試。關閉箱門啟動測試程序，試驗過程中通過增氧泵與流量計自動控制換氣量，保持箱內空氣新鮮。步驟五：結果評定。老化結束后取出試樣，在標準環境（23℃±2℃，50%RH）下放置24小時恢復。使用拉力試驗機再次測試?yán)匣笤嚇拥目箯垙?qiáng)度與伸長率，計算老化前后的變化率，判定是否滿足標準要求。
五、實驗結果數據

檢測項目	老化前	老化后	變化率	標準要求	判定
抗張強度（MPa）	12.5	10.2	18.4%	≤±20%	合格
伸長率（%）	250	195	22.0%	≤±25%	合格

上述數據表明，該批次PVC絕緣電線在120℃高溫條件下經過168小時換氣老化后，抗張強度下降18.4%，伸長率下降22.0%，均滿足GB/T 2951.12標準要求。抗張強度變化率控制在標準限值以內，說明該材料在熱氧老化環境下仍保持了較好的承載能力；伸長率變化率雖接近上限但仍在合格范圍內，表明材料柔韌性衰減處于可控水平。
選擇一家專業的換氣老化試驗箱廠家，是確保測試數據準確可靠的重要前提。廣東海達儀器有限公司生產的HDE7011換氣式老化試驗機，采用高精度細絲感測器與微電腦電子式溫控系統，溫度均勻度≤±2℃，換氣量3~10次/小時可調，完全滿足GB/T 2951.12及ASTM D2436等標準的嚴苛測試要求。無論是電線電纜生產企業還是第三方檢測機構，選擇可靠的換氣老化試驗箱廠家能夠有效保障產品質量管控的嚴謹性與測試結果的重復性。廣東海達儀器有限公司在熱老化測試領域擁有豐富的設備研發與應用經驗，其換氣老化試驗機已廣泛應用于電線電纜、橡膠塑料等行業的產品可靠性測試。
