一、什么是濕度三綜合振動試驗箱
要理解三綜合試驗箱，先要理解「綜合環境試驗」這個概念。傳統的環境試驗通常是單一應力：做高低溫試驗就只控溫度，做濕熱試驗就只控溫濕度，做振動試驗就只施加機械振動。但產品在真實使用環境中，這些應力往往是同時發生的。
舉個直觀的例子：一輛汽車行駛在夏季沿海高速公路上，車載控制器此刻承受著發動機艙傳來的持續振動，同時處在高溫高濕的環境里。如果只單獨做振動試驗和濕熱試驗，控制器或許都能通過；但當三種應力同時作用時，焊點可能因振動疲勞產生微裂紋，濕氣隨即沿著裂紋滲入，加速腐蝕，最終導致早期失效——這種失效模式，用任何單一應力試驗都無法復現。

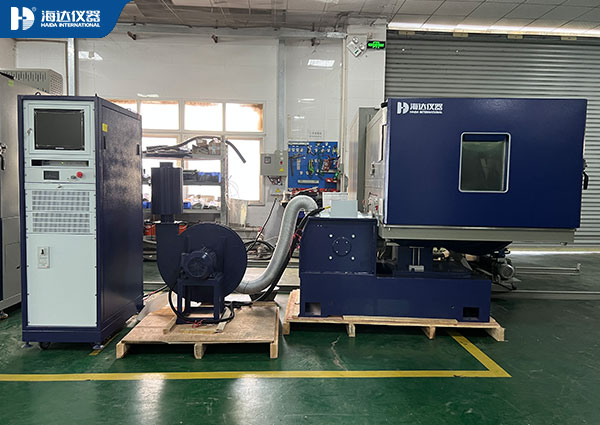

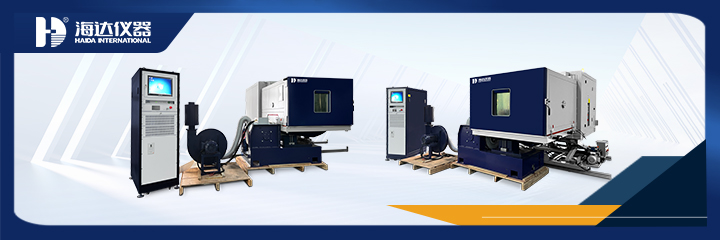

濕度三綜合振動試驗箱正是為解決這一問題而生。它將溫濕度試驗箱與電動振動臺通過柔性密封結構連接成一個整體，由統一控制系統協調運行，實現溫度、濕度、振動三種應力在同一試件上同步或按序施加。部分應用場景還會疊加電應力，即在振動和溫濕度加載的同時給樣品通電工作，模擬真實工況。

設備的三大組成部分
溫濕度環境箱部分負責提供氣候應力，通常具備寬范圍的溫度控制能力與濕度調節能力，采用制冷機組、加熱系統、加濕系統協同工作。振動臺部分負責提供力學應力，核心是電磁式激振發生器，可產生正弦振動、隨機振動和沖擊等多種波形?？刂葡到y(tǒng)則是整臺設備的大腦，需要協調三個子系統的運行節拍，保證應力加載的時序一致。
三者之間的連接是技術難點所在。溫濕度箱底部開有窗口，振動臺臺面通過該窗口伸入箱內，兩者之間需要用柔性密封材料連接。這種密封既要保證振動能量能夠有效傳遞到樣品上，又要防止箱內溫濕度外泄影響環境精度，還要耐受長期的高低溫循環與振動疲勞。密封結構的設計水平，直接決定了設備的可靠性與使用壽命。
二、為什么綜合試驗比單一試驗更接近真實
綜合環境試驗的價值，本質上來自「多應力協同效應」。不同應力之間并非簡單疊加，而是會相互促進、放大各自的破壞作用。
溫度與振動的協同最為典型。低溫環境下，許多高分子材料和焊料的韌性下降、脆性上升，此時疊加振動載荷，原本能夠承受的振動量級就可能引發開裂。反過來，振動產生的交變應力會使材料內部產生微損傷，這些微損傷又成為濕氣滲透的通道。而濕度的作用同樣不可忽視——水汽在裂紋頂端會發生毛細凝聚，加速應力腐蝕進程。
正因為存在這種協同放大效應，綜合試驗暴露缺陷的效率遠高于單一試驗。行業內常用這種做法做「環境應力篩選」，在產品出廠前通過復合應力快速剔除存在潛在缺陷的樣品，從而顯著降低產品交付后在市場上的失效概率。
另一方面，綜合試驗還能大幅提升試驗效率。傳統做法是把樣品依次送進高低溫箱、濕熱箱、振動臺，每次都要重新裝夾、重新接線、重新等待溫度穩定。三綜合設備一次裝夾即可完成多種應力的組合加載，不僅節省了大量裝夾與等待時間，也避免了反復搬運樣品帶來的額外損傷風險，測試數據的一致性也更好。
三、相關國家標準與行業規范
濕度三綜合振動試驗箱涉及溫度、濕度、振動三個技術領域，對應的標準體系也相應地由多個部分構成。
綜合試驗核心標準
GB/T 2423.35-2019《環境試驗第2部分：試驗和導則氣候（溫度、濕度）和動力學（振動、沖擊）綜合試驗》是國內三綜合試驗最核心的方法標準，等同采用國際標準 IEC 60068-2-53:2010。該標準規定了氣候應力與動力應力組合施加的試驗程序、嚴酷等級與結果評價方法，為企業開展溫濕度振動綜合試驗提供了統一的技術依據。
GB/T 2423.36-2005《電工電子產品環境試驗第2部分：試驗方法試驗Z/BFc：散熱和非散熱試驗樣品的高溫/振動（正弦）綜合試驗》與 GB/T 2423.35 對應 IEC 60068-2-51，針對高溫與振動的組合工況。與之配套的 GB/T 2423.35 前身對應 IEC 60068-2-50，覆蓋低溫與振動的組合。
GB/T 2423.102-2008《電工電子產品環境試驗第2部分：試驗方法試驗：溫度（低溫、高溫）/低氣壓/振動（正弦）綜合》適用于需要疊加低氣壓條件的場景，如航空機載設備的高空環境模擬。該標準替代了早期的 2001 版。
單一應力方法標準
綜合試驗是由單一應力試驗組合而成，因此相關單項標準同樣重要。GB/T 2423.1 低溫試驗、GB/T 2423.2 高溫試驗、GB/T 2423.3 恒定濕熱試驗、GB/T 2423.4 交變濕熱試驗構成了氣候應力的基礎。振動方面，GB/T 2423.10 規定了正弦振動試驗方法，GB/T 2423.56 規定了寬帶隨機振動試驗方法及其導則，GB/T 2423.58 則針對混合模式振動。
設備制造與檢驗標準
就設備本身而言，溫濕度箱部分應滿足 GB/T 10586《濕熱試驗箱技術條件》、GB/T 10589《低溫試驗箱技術條件》與 GB/T 11158《高溫試驗箱技術條件》的要求。設備的參數檢定則依據 GB/T 5170 系列《電工電子產品環境試驗設備檢驗方法》執行，其中總則、溫度試驗設備和濕熱試驗設備三個部分是三綜合設備驗收時的主要參照。振動臺部分的計量則參照相應的振動臺檢定規程執行。
行業專用標準
在對可靠性要求較高的特種裝備領域，GJB 150.24A-2009《溫度-濕度-振動-高度試驗》是四綜合與三綜合試驗的重要依據；GJB 150.3A、GJB 150.4A、GJB 150.9A 分別對應高溫、低溫與濕熱試驗方法。
汽車行業普遍采用 ISO 16750 系列與對應的國內標準 GB/T 28046 系列，其中第 3 部分《機械負荷》規定了振動與沖擊要求，第 4 部分《氣候負荷》規定了溫濕度要求。軌道交通領域則依據 GB/T 21563《軌道交通機車車輛設備沖擊和振動試驗》，該標準等同采用 IEC 61373。航空機載設備常用的 RTCA DO-160《機載設備環境條件和試驗程序》中，也包含了溫度、濕度與振動的綜合試驗章節。
出口北美市場的產品常需滿足 MIL-STD-810 系列環境工程相關要求；運輸包裝領域則涉及 GB/T 4857.7 正弦變頻振動、GB/T 4857.23 隨機振動以及 ASTM D4728 隨機振動試驗方法。
四、關鍵技術參數解讀
選購或使用三綜合設備時，需要把參數分成「溫濕度箱」「振動臺」「系統協同」三個維度來看。
溫濕度箱參數
溫度范圍、濕度范圍是最基礎的指標。常見的三綜合設備溫度范圍為 -40℃ 至 +150℃，濕度范圍為 30%RH 至 95%RH，部分機型可拓展至 -70℃ 或 20%RH 以下。
溫度波動度反映控制穩定性，通常要求不超過 ±0.5℃；溫度偏差與溫度均勻度反映箱內空間的一致性，一般要求在 2.0℃ 以內。濕度方面，常見的濕度偏差指標為：濕度不超過 75%RH 時控制在 ±5%RH 以內，濕度超過 75%RH 時控制在 ±3%RH 以內；濕度波動度一般不超過 ±2%RH。
升降溫速率關系到試驗效率。常規機型的升溫速率約為 3℃/min，降溫速率在 0.7℃/min 至 1℃/min 之間；若測試要求更快的溫變速率，則需選擇配置了更大制冷量的快速溫變型設備。此外，解析精度也是常被忽視的一項，溫度解析精度 0.01℃、濕度解析精度 0.1%RH 屬于較細的分辨率水平。
振動臺參數
激振力是振動臺的核心能力指標，通常以正弦峰值激振力、隨機均方根激振力和沖擊峰值激振力三種方式表述，三者數值各不相同，選型時務必分清。頻率范圍決定了可覆蓋的振動頻段，常見的產品覆蓋 2Hz 至 3000Hz。
位移、速度與加速度是描述振動強度的三個運動學量。常見的電動振動臺位移可達 51mm 峰峰值，速度可達 2m/s，空載條件下加速度可達 100g 量級。需要注意的是，加速度指標通常標注為空載條件，實際加載樣品后會顯著下降。
有效載荷決定了能放多大重量的樣品。負載能力直接影響可達到的加速度量級，選型時必須把樣品加夾具的總重量與所需加速度一并核算。其他需要關注的參數還有動圈直徑、漏磁指標、容許偏心力矩、隔振頻率以及臺面尺寸和螺孔布置。擴展臺面和水平滑臺用于實現不同方向的加載，其材質多為表面經硬質陽極處理的鋁合金，以保證剛度與耐磨性。
系統協同能力
這是三綜合設備區別于分體設備的核心價值，也是最容易被忽略的考察點。用戶應當關注：控制系統能否實現溫度、濕度、振動三種應力的同步啟停與時序編排；能否支持條件觸發加載（例如當溫度達到設定閾值后自動啟動振動）；箱內是否布置了振動監測傳感器；系統在振動運行時能否維持溫濕度環境的穩定性。

五、典型應用場景
1. 汽車電子與新能源三電系統
車載控制器、BMS 電池管理系統、電機控制器、各類傳感器以及充電接口部件，都需要驗證在溫度、濕度與振動共同作用下的工作穩定性。這類試驗通常參照 ISO 16750 系列與整車廠企業標準執行，是汽車零部件開發流程中的常規項目。
動力電池包還需關注振動條件下的結構完整性與電連接可靠性，相關的國家強制性標準對振動工況提出了明確要求。海達儀器的三綜合試驗設備已服務于多家汽車零部件與新能源企業，支持按 ISO 16750 及 GB/T 28046 系列設定的綜合工況進行產品驗證。
2. 航空航天與機載設備
機載電子設備在飛行過程中同時承受發動機振動、艙內溫濕度變化以及起降階段的沖擊載荷，是綜合環境試驗的典型對象。這類測試通常依據 RTCA DO-160 與相應的航空標準執行，對設備的可靠性和數據完整性要求較高。
3. 軌道交通裝備
列車車載設備長期處于持續振動環境中，同時經歷隧道內外溫濕度變化，但考核標準與普通公路車輛差異明顯，需依據 GB/T 21563 開展隨機振動與沖擊試驗，并疊加相應的氣候應力。
4. 通信設備與戶外電子
5G 基站設備、戶外監控攝像機、光伏逆變器、充電樁等戶外電子產品，長期承受風載引起的低頻振動、太陽暴曬導致的高溫以及雨季的高濕度環境。三綜合試驗可以有效評估其密封防護能力與長期運行穩定性。海達儀器在服務通信設備客戶的過程中，積累了按此類環境標準開展綜合驗證的項目經驗。
5. 消費電子制造淘汰與篩選
手機、筆記本電腦、可穿戴設備等消費電子產品在研發定型階段與生產爬坡階段，常需通過綜合應力試驗發現設計或工藝上的薄弱環節。這類應用側重于缺陷暴露效率，通常采用加速量級的試驗剖面。
6. 第三方檢測實驗室
具備資質的第三方檢測機構承接多行業、多標準的委托檢測任務，三綜合設備因其通用性強、可覆蓋標準范圍廣，是實驗室能力建設中的重點配置。這類用戶對設備的可靠性、可維護性以及計量校準支持提出了較高要求。
六、選型與使用的要點
首要原則是「以測試標準倒推設備參數」。先明確要執行的試驗標準及其規定的溫度范圍、濕度范圍、振動量級、頻率范圍與容差要求，再據此確定設備的規格，避免配置過剩造成浪費，更避免因參數不足導致無法完成試驗。
其次是振動臺與溫濕度箱的匹配。兩者必須在接口尺寸、負載能力、臺面尺寸上相互適配；振動臺的推力應留有余量，以應對樣品夾具帶來的額外重量。若樣品需要在水平方向施振，還需配套水平滑臺。
再次要重視安裝場地條件。電動振動臺運行時會產生較大的反作用力，需要通過獨立的隔振基礎與地基處理予以隔離；設備總功率較大，供電與冷卻條件（水冷或風冷）必須提前規劃；試驗室的空間高度也要能滿足振動臺與箱體吊裝的要求。
最后是運維與計量。三綜合設備屬于長期運行的計量器具，溫濕度部分需按 GB/T 5170 系列定期校準，振動臺部分同樣需要按相應規程開展周期檢定。海達儀器在國內布局有多個服務網點，可為用戶提供安裝調試、操作培訓與周期校準的對接支持，幫助用戶建立規范的設備管理體系。
此外，操作人員需要接受專門培訓。綜合試驗涉及多系統協同，裝夾方式、樣品重心位置、傳感器布置都會影響試驗結果。規范的作業指導書與定期的能力比對，是保證數據可信度的必要條件。
七、總結
濕度三綜合振動試驗箱代表了環境試驗從「單一應力」走向「復合應力」的技術方向。它的價值不在于把三臺設備簡單地拼裝在一起，而在于通過多應力協同加載，真實復現產品在實際使用中的復合環境，從而暴露那些用常規手段難以發現的潛在缺陷。
正確理解 GB/T 2423.35-2019、GB/T 2423.36、GB/T 2423.102 等綜合試驗標準，以及 GB/T 10586、GB/T 5170 系列等設備標準的適用邊界，結合實際測試需求合理確定溫濕度范圍與振動量級，并重視安裝條件與周期計量，才能真正發揮三綜合試驗在產品可靠性提升中的作用。
對于希望建立綜合環境試驗?zāi)芰Φ钠髽I(yè)而言，選擇一家在系統集成方面有豐富工程經驗、能夠提供從方案設計到安裝調試再到計量校準全流程支持的供應商，是項目落地的重要保障。
