一、手機在羽絨服口袋里，和在 dashboards 上，是兩回事
冬天把手機忘在車?yán)铮阆碌牡蜏刈岆姵氐綦婏w快；夏天把手機放在儀表臺上暴曬，又燙得不敢碰。極端溫度本身已經夠嗆，但真正讓電子產品"折壽"的，往往不是冷或熱，而是**冷和熱的反復切換**。
原因藏在材料的物理性質里：不同材料的熱膨脹系數不同。芯片是硅，基板是環氧樹脂，焊點是錫合金，外殼是塑料或鋁——溫度每變化一次，這些材料就按各自的比例膨脹或收縮一次，它們的結合面（尤其是焊點）就要承受一次剪切應力。變化足夠多次，焊點就會萌生疲勞裂紋，最終導致接觸不良甚至開路。

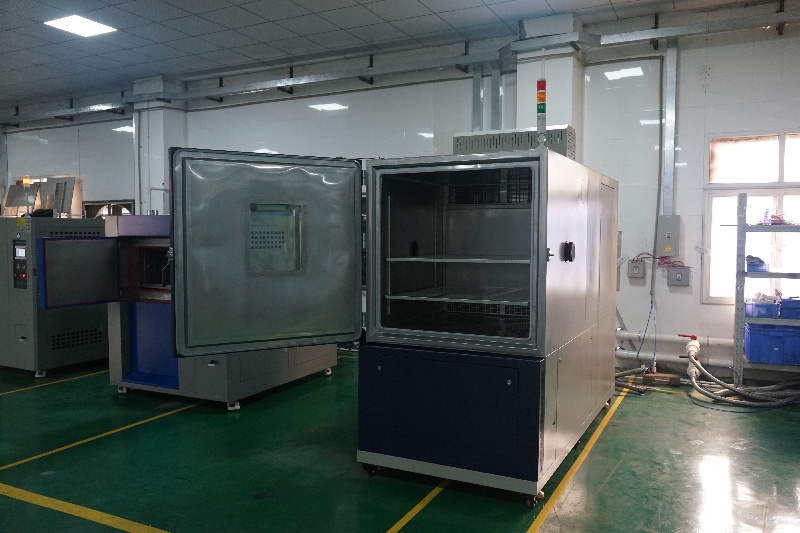

這是電子行業最經典的失效模式之一，而快速溫變?cè)囼?yàn)箱，就是專門用來在出廠前把這個疲勞過程"快進"一遍的設備。
二、溫度循環、溫度沖擊、快速溫變：三個易混概念

這三個詞經常被混用，但它們?cè)跇?biāo)準里的定義和嚴酷程度差別很大。
**溫度循環（Temperature Cycling）**：溫度變化速率相對溫和，通常不超過 5℃/min，在高溫和低溫各保持一段時間（駐留時間），目的是讓樣品整體達到熱平衡。它考核的是材料在反復熱脹冷縮下的長期疲勞，屬于"慢性"考驗。
**溫度沖擊（Thermal Shock）**：樣品在高溫區和低溫區之間快速轉移，轉換時間通常要求幾十秒以?xún)?nèi)。常見的是兩箱式（吊籃式）——樣品在高溫箱和低溫箱之間被機械轉移。它模擬的是極端突變，應力非常集中，屬于"急性"考驗。
**快速溫變（Rapid Rate Temperature Change）**：介乎兩者之間。樣品始終在同一箱體內，箱體以較高的速率（常見 5—25℃/min）連續升降溫。它既保留了單箱操作的便利性，又能提供遠高于普通溫度循環的應力強度，是目前應用增長最快的一類試驗。
理解三者的區別，是選對試驗方法的第一步。
三、溫變速率：數字背后的陷阱
設備參數表上寫著"15℃/min"，是不是就意味著樣品承受了 15℃/min 的變化？答案是：**不一定**。這里有三個必須搞清楚的概念。
**線性與非線性。** 線性溫變指全程以恒定速率升降溫，速率可控；非線性溫變則是依靠壓縮機和加熱器的全功率輸出，實際速率會隨溫度區間變化——靠近室溫時快，接近極端溫度時明顯變慢。廠商標注的高速指標，很多時候是按非線性條件下某個區間的最快值給出的。
**空載與負載。** 速率指標通常在空載條件下測得。放進去幾十公斤的樣品后，樣品自身的熱容會顯著拖慢實際溫變速率。這就是為什么標準會要求對樣品的放置方式、數量和總熱容作出規定。
**空氣溫度與樣品溫度。** 傳感器測的是箱內空氣溫度，樣品內部的溫度滯后于空氣。真正決定應力大小的，是樣品本身的溫度變化率和內部溫度梯度。嚴謹?shù)脑囼?yàn)會在樣品上布置熱電偶進行監控。
所以在評估一臺設備或一份方案時，一定要問清楚：是線性還是非線性？空載還是帶載？測的是空氣溫度還是樣品溫度？
四、試驗程序怎么定：四個核心參數
一次完整的快速溫變?cè)囼?yàn)，需要確定四個量。
**溫度范圍**：常見如 -40℃ 到 +85℃、-55℃ 到 +125℃ 等。范圍依據產品的實際使用環境和目標標準選取。
**溫變速率**：常見 5、10、15、20、25℃/min。速率越高，應力越強，試驗時間越短，但設備成本和能耗也越高。
**駐留時間（Dwell Time）**：到達目標溫度后保持的時間，目的是讓樣品整體達到熱平衡。對大熱容樣品來說，這一項尤為關鍵。
**循環次數**：從幾十次到上千次不等。電子行業常見的參考節點是 100 次、500 次、1000 次。
這四個參數組合起來，才構成一次可復現的試驗。少了任何一個，試驗都談不上"標準"。
五、必須記住的國標號清單
- **GB/T 2423.22-2012《環境試驗 第 2 部分：試驗方法試驗 N：溫度變化》**：等同采用 IEC 60068-2-14:2009，是溫度變化試驗最核心的國家標準，規定了試驗 Na（規定轉換時間的快速溫度變化）、Nb（規定變化速率的溫度變化）、Nc（兩液槽法溫度快速變化）等方法。
- **GB/T 2424.13-2002《電工電子產品環境試驗 第 2 部分：試驗方法溫度變化試驗導則》**：為溫度變化試驗的嚴酷等級選擇和參數確定提供指導。
- **GB/T 2423.1-2008《電工電子產品環境試驗 第 2 部分：試驗方法試驗 A：低溫》** 與 **GB/T 2423.2-2008（試驗 B：高溫）**：溫變?cè)囼?yàn)兩端溫度點的確定依據。
- **GB/T 5170.2-2017《電工電子產品環境試驗設備檢驗方法第 2 部分：溫度試驗設備》**：設備本身的檢定依據，規定了溫度偏差、波動度、均勻性、升降溫速率等指標的檢驗方法。這是判斷設備是否合格的技術依據，也是實驗室計量校準常用的標準。
- **GJB 150.5A-2009《軍用裝備實驗室環境試驗方法第 5 部分：溫度沖擊試驗》**：軍用裝備的溫度沖擊試驗方法，條件嚴苛。
- **GJB 360B-2009《電子及電氣元件試驗方法》方法 107 溫度沖擊**：元器件級溫度沖擊的常用方法。
- **IEC 60068-2-14:2009**：國際版本，與 GB/T 2423.22 對應。
- **JESD22-A104《溫度循環》**：半導體器件行業廣泛采用的溫度循環標準。
- **GB/T 28046.4-2011《道路車輛電氣及電子設備的環境條件第 4 部分：氣候負荷》**（等同 ISO 16750-4）：汽車電子領域常用的氣候負荷試驗依據。
此外，濕熱類快速溫變還會涉及 **GB/T 10586《濕熱試驗箱技術條件》** 和 **GB/T 2423.3、GB/T 2423.4** 等濕熱試驗標準。

六、哪些產品在用它
**半導體與元器件**：芯片、電容、連接器、PCB 組件，是溫度循環試驗最密集的領域。
**汽車電子**：發動機艙控制器、傳感器、車載攝像頭，需要承受冬夏極端溫差和快速啟停帶來的溫度劇變。
**新能源**：動力電池模組、BMS、儲能變流器，溫度循環既是可靠性驗證，也是安全評估的一部分。
**通信設備**：基站射頻單元、光模塊、戶外機柜，長期在戶外經歷晝夜溫差。
**航空航天與軍工**：直接引用 GJB 150.5A 等標準，條件最為嚴苛。
**家電與消費電子**：空調外機、冰箱控制板、智能門鎖，也在逐步引入溫變篩選。
七、四個常見誤區
**誤區一：速率越高越好。** 過高的速率可能造成與真實使用環境不符的失效模式。試驗的價值在于"復現真實失效"，而不是"把樣品搞壞"。選型時要根據產品的實際使用剖面來確定速率，而不是一味追高。
**誤區二：把快速溫變和溫度沖擊混為一談。** 兩者機理不同，標準不同，設備結構也不同。溫度沖擊常用兩箱式，轉換時間在秒級；快速溫變是單箱連續變溫，速率以℃/min 計。混用會導致試驗結果無法對標標準。
**誤區三：只看循環次數，不看樣品是否達到熱平衡。** 駐留時間不足，樣品內部還沒到設定溫度就開始下一輪，實際承受的溫度幅值被打了折扣，試驗強度遠低于名義值。
**誤區四：忽略樣品通電與監測。** 很多失效只在通電工作狀態下才暴露。嚴謹?shù)臏刈冊囼?yàn)會在循環過程中對樣品進行在線功能監測，或在中途取出測試，而不是"跑完次數再看死活"。
八、選型與使用的實用建議
第一，先確定目標標準，再倒推設備能力。確認速率要求是線性還是非線性、是否需要帶載能力。
第二，關注設備的溫度均勻度和波動度。這兩項比最高速率更能決定試驗數據質量，相關指標可參照 GB/T 5170.2 進行檢定。
第三，合理規劃樣品布置。樣品之間要留有風道，避免相互遮擋導致局部溫度滯后；樣品總熱容不能超過設備的帶載能力。
第四，配置樣品溫度監控。在代表性樣品上布置熱電偶，記錄實際樣品溫度曲線，這是判斷試驗是否真正達標的最直接證據。
第五，定期校準。溫度傳感器、風速、制冷系統性能都會隨時間漂移，建議按周期進行第三方校準，并保留校準報告。
九、寫在最后
快速溫變?cè)囼?yàn)的本質，是用受控的方式放大一種真實存在的物理機制——不同材料熱膨脹系數不匹配帶來的交變應力。它不制造失效，只是讓本該在三年后出現的焊點疲勞，在三個月內提前顯形。
理解這一點，就能理解為什么這個行業如此看重試驗條件的可復現性：只有當速率、駐留、范圍、次數都被嚴格定義，不同實驗室、不同批次得出的結論才具有可比性。這也是所有環境試驗標準存在的根本意義。
