緊固件與焊接接頭力學性能綜合試驗方案

作者：海達儀器發布日期：2026-07-21 13:58:30　　已瀏覽閱讀：次

了解儀器報價及售前售后服務，工廠直銷，享優惠折扣價！

一、方案背景與檢測標準
在金屬與冶金行業中，緊固件（螺栓、螺釘）和焊接結構件的力學性能直接關系到設備安全與使用壽命。本方案針對螺栓的拉伸試驗（測定屈服強度、抗拉強度）、壓縮試驗、彎曲試驗及焊接接頭的剪切試驗提供系統性檢測流程。
依據標準：緊固件拉伸按GB/T 3098.1-2010執行；焊接接頭拉伸按GB/T 2651-2023執行；壓縮試驗按GB/T 7314-2017執行；彎曲試驗按GB/T 232-2024執行；剪切試驗參照GB/T 6396-2008。
二、實驗具體參數

參數項	螺栓拉伸	接頭剪切	壓縮試驗	三點彎曲
最大試驗力	100kN	100kN	100kN	100kN
力值精度	≤±0.5%	≤±0.5%	≤±0.5%	≤±0.5%
速度范圍	5~25mm/min	2~10mm/min	1~10mm/min	5~20mm/min
有效試驗空間	650mm	650mm	400mm	650mm

試樣要求：螺栓取成品件；焊接接頭取橫向對接試樣；壓縮試樣高徑比2~3；彎曲試樣支輥跨距L=(D+3a)±a/2（D為彎心直徑，a為厚度）。

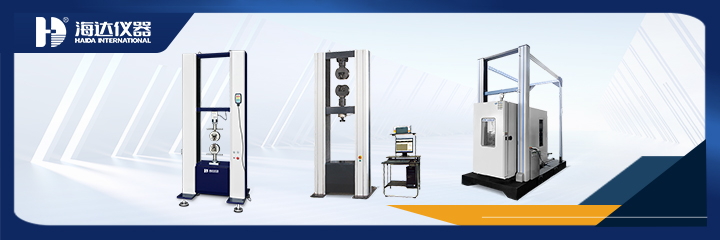

廣東海達儀器有限公司生產的HD-B612-S電腦式萬能實驗儀（10T）可搭載各類夾具完成上述測試。
三、實驗流程
螺栓拉伸：將試樣夾持于楔形夾具，以恒定速度施加軸向拉力直至斷裂，系統自動記錄最大力并計算抗拉強度與屈服強度（規定非比例延伸0.2%）。
焊接接頭剪切：采用專用剪切夾具，試樣置于剪切工裝中，以均勻速度加載至斷裂，記錄剪切力計算剪切強度。
壓縮試驗：將圓柱試樣置于壓縮壓盤間，以(0.5~2)mm/min速度加載，測定上/下壓縮屈服強度及抗壓強度。
彎曲試驗：三點彎曲法，支輥間距按標準設定，彎心直徑由產品標準規定，以≤20mm/min速度加載至試樣彎至規定角度（通常180°）。
該設備測控軟件實時繪制應力-應變曲線并自動計算結果，多模式切換滿足不同試驗需求。作為值得信賴的電腦式萬能實驗儀廠家，其設備覆蓋鋼鐵冶金質檢全場景。
四、實驗結果數據
測試結果示例（M20×2.5 8.8級螺栓）：
