手機整機跌落與服務器運輸沖擊試驗

作者：海達儀器發布日期：2026-07-10 16:05:54　　已瀏覽閱讀：次

了解儀器報價及售前售后服務，工廠直銷，享優惠折扣價！

一、方案概述

在消費電子與數據中心領域，跌落沖擊是導致設備失效的首要因素——統計顯示約80%的電子產品損壞源于跌落碰撞。本方案采用機械沖擊試驗臺，依據GB/T 2423.5-2019、IEC 60068-2-27及MIL-STD-810H標準，分別對手機整機進行自由跌落沖擊測試（驗證屏幕碎裂風險與內部焊點開裂情況），對服務器整機進行運輸沖擊測試（檢驗結構強度），為產品可靠性設計與包裝優化提供量化依據。
二、手機整機跌落沖擊實驗

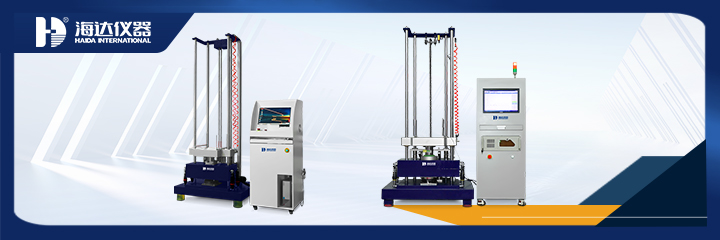

設備選型：采用廣東海達儀器有限公司HD-G829型機械沖擊試驗臺，該設備支持自由落體跌落方式，峰值加速度范圍20～1500g，脈沖持續時間0.5～30ms，可產生標準半正弦波沖擊。
試樣：某品牌直板智能手機（含電池、SIM卡，重量約200g），每溫度條件5臺。
測試參數：依據IEC標準，對≤2kg手持產品推薦跌落高度100cm。本試驗設定跌落高度1.0m，跌落面為20mm厚大理石剛性表面，跌落方向包括6個面（正面、背面、頂部、底部、左側、右側），每個面跌落1次，共6次/臺。溫度條件分常溫（23±3℃）與低溫（-10℃）兩組。
實驗流程：
試樣狀態調節：常溫組于23±3℃、RH50±10%環境放置24h；低溫組于-10℃環境箱中保溫4h后立即測試。
設備設定：由專業機械沖擊試驗臺廠家技術人員完成沖擊參數校準，將手機按預定姿態固定于跌落夾具。
跌落測試：依次完成6個面的自由跌落，每面跌落后進行外觀檢查與功能檢測。
拆機檢測：全部跌落結束后，拆機檢查內部焊點（重點檢查BGA封裝芯片焊球、連接器焊點）是否開裂，使用X射線檢測設備輔助判定。
實驗結果數據：

測試條件	跌落面	屏幕狀態	內部焊點狀態	功能檢測結果
常溫	正面	無碎裂，表面劃痕	無異常	正常
常溫	背面	后蓋玻璃碎裂	無異常	正常
常溫	側邊	邊框輕微變形	無異常	正常
-10℃	正面	屏幕碎裂	無異常	觸摸失效
-10℃	背面	后蓋碎裂	無異常	正常

數據分析：常溫條件下手機屏幕抗跌落表現良好，僅后蓋玻璃在背面跌落時碎裂；低溫（-10℃）條件下屏幕脆性顯著增加，1.0m正面跌落即發生碎裂，說明低溫環境對屏幕玻璃抗沖擊性能有顯著劣化影響。所有樣品內部焊點均未檢測到開裂，表明該機型內部焊接工藝可靠性滿足要求。

三、服務器運輸沖擊實驗

設備：同機使用廣東海達儀器有限公司HD-G829機械沖擊試驗臺，臺面尺寸350×350mm，最大負載25kg，足以承載標準1U/2U服務器。
試樣：2U機架式服務器（含主板、CPU、內存、硬盤、電源模塊），重量約18kg，帶標準運輸包裝。
測試參數：依據ISTA 2A及GB/T 2423.8標準，設定跌落高度600mm（模擬叉車搬運跌落）與300mm（模擬人工裝卸跌落），跌落方向包括6個面、3條棱及1個底角。
實驗流程：
服務器上電自檢，確認功能正常后關機，裝入原廠包裝箱封箱。
在服務器機箱外部關鍵位置（前面板、后部I/O區、頂部中心）粘貼加速度傳感器，采用±2500g量程、192kHz采樣頻率記錄沖擊響應。
按順序完成各方向跌落，每跌落3次（或每個面/棱/角完成后）開箱進行外觀檢查與功能測試。

最終拆機檢查內部板卡連接器、電源模塊固定件、硬盤支架的結構完整性。
實驗結果數據：

跌落高度	跌落方向	機箱實測峰值加速度	機箱變形情況	內部板卡狀態	功能測試
300mm	底面	82g	無可見變形	無異常	通過
300mm	棱	124g	輕微劃痕	無異常	通過
600mm	底面	156g	底部輕微凹痕	無異常	通過
600mm	角	298g	角部明顯變形	PCIe卡輕微偏移	未通過

數據分析：服務器在600mm角跌落條件下，機箱角部變形嚴重，實測沖擊峰值達298g（脈沖持續時間約4.1ms），導致內部PCIe擴展卡發生位移，雖然系統功能暫未失效，但長期可靠性存在隱患。建議優化包裝角部緩沖材料厚度，并考慮增加內部板卡固定加強結構。如需獲取符合各類標準的專業沖擊測試設備，可咨詢機械沖擊試驗臺廠家獲取選型建議。

四、結論

本方案通過機械沖擊試驗臺分別完成了手機整機跌落沖擊與服務器運輸沖擊測試。手機測試結果顯示：常溫下屏幕抗沖擊性能良好但低溫（-10℃）時屏幕碎裂風險顯著升高，建議在產品說明書中增加低溫使用警示；內部焊點全部完好，焊接工藝可靠性達標。服務器測試結果顯示：600mm角跌落為最嚴苛工況（峰值加速度298g），機箱變形直接影響內部板卡穩定性，需要優化角部緩沖包裝與內部固定結構。以上數據可為產品結構設計迭代與包裝優化提供精準量化支撐。
