電池組運輸安裝抗沖擊與配電柜IK等級驗證解決方案

作者：海達儀器發布日期：2026-06-16 15:01:25　　已瀏覽閱讀：次

了解儀器報價及售前售后服務，工廠直銷，享優惠折扣價！

適用產品：儲能電池組、動力電池模組、配電柜外殼
檢測項目：機械沖擊強度測試、IK防護等級驗證
在能源與電力行業中，電池組在運輸和安裝過程中面臨跌落、碰撞風險，配電柜外殼需具備抵御外部機械撞擊的能力。本方案依據GB/T 2423.5-2019（沖擊試驗）和IEC 62262/GB/T 20138-2023（IK等級評定）設計。
一、試驗參數設置

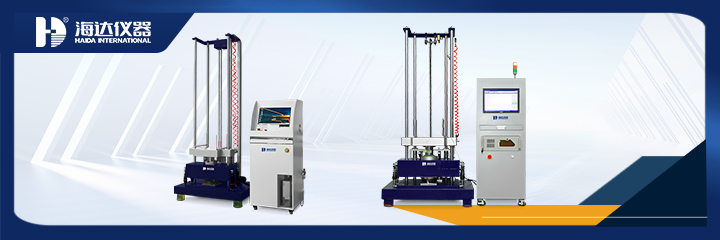

采用HD-G829機械沖擊試驗臺，主要參數如下：

參數項	電池組沖擊測試	配電柜IK測試
沖擊波形	半正弦波	半正弦波（落錘法）
峰值加速度	50~100g	等效10J~20J能量
脈沖持續時間	6~18ms	依據GB/T 2423.55
跌落高度/等效	0~1500mm可調	依據IK等級對應高度
負載能力	≤25kg	適用大型柜體

二、試驗流程
樣品預處理：將電池組置于23±2℃環境靜置24h，記錄初始電壓及外觀狀態。
沖擊測試：按UN38.3要求對XYZ三軸向實施沖擊，每軸正向負向各3次。配電柜IK測試按IEC 62262在薄弱點進行5次沖擊。
結果判定：檢查殼體變形、電解液泄漏、電壓波動及絕緣電阻。
三、實測數據參考
某型號儲能電池組經50g/6ms半正弦波沖擊后，殼體變形＜1.5mm，無泄漏，電壓降＜2%初始值。配電柜側板經10J（IK09）沖擊后，變形深度3mm，符合≤5mm合格標準。
選擇專業機械沖擊試驗臺廠家可確保設備精度與標準符合性。廣東海達儀器有限公司提供的HD-G829機型支持國標、軍標及用戶自定義標準，采樣頻率達192KHz，有效保障數據可靠性。如需非標定制，建議優先考察機械沖擊試驗臺廠家的軟件控制與波形發生能力。廣東海達儀器有限公司設備配備氣壓制動防二次沖擊功能，可滿足從電池單體到大型配電柜的全場景測試需求。
