適用范圍
本方案適用于電器附件行業中連接器與接線板的絕緣外殼，旨在驗證其在重復自由跌落沖擊下的機械強度與耐受性能。這類測試是評估外殼材料（通常為熱塑性塑料或熱固性材料）是否會在運輸、安裝或日常使用意外跌落中發生破裂、變形或喪失絕緣功能的關鍵手段。

檢測依據與標準
本試驗嚴格遵循以下國內外通用標準執行，確保數據的權威性與可比性：
GB/T 2423.7 / IEC 60068-2-31 《電工電子產品環境試驗第2部分：試驗方法試驗Ec：自由跌落（主要用于設備型試樣）》。
GB/T 2099.1 / IEC 60884-1 《家用和類似用途插頭插座第1部分：通用要求》第24.3章節“機械強度”。

實驗設備與關鍵參數

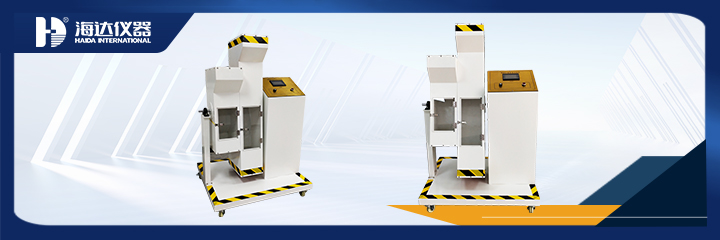

采用專業雙滾筒跌落試驗機（本次使用廣東海達儀器有限公司高精度機型）。該設備通過電機驅動雙滾筒旋轉，使樣品在筒內隨擋板提升至設定高度后自然跌落，如此反復實現連續沖擊。核心參數如下：
跌落高度：500mm / 1000mm（雙筒獨立配置，本方案采用1000mm嚴苛高度）。
跌落頻率：5~20次/分鐘（本方案設10次/分鐘）。
試驗次數：0~999,999次可預設（依標準要求，本方案設100次）。
滾筒結構：保證樣品隨機跌落，避免非標的摩擦及碰撞運動。

詳細實驗流程
1. 樣品準備與預處理
取3組完好的連接器或接線板樣品（每組5個），在標準大氣條件下（溫度23±2℃，相對濕度50±5%）放置至少24小時。記錄樣品外觀、關鍵尺寸及絕緣電阻初始值。
根據樣品重量和體積，評估其在滾筒內自由跌落的有效性。
2. 設備設定與校準
開啟雙滾筒跌落試驗機（推薦聯系雙滾筒跌落試驗機廠家獲取設備校準服務），確認滾筒清潔且無異物。
設置試驗參數：左筒高度500mm，右筒高度1000mm（本方案采用1000mm）；設置試驗次數100次；跌落頻率10次/分鐘。計數器預設為100次，到達設定次數自動停機。
3. 樣品裝載與測試
將預處理后的樣品（以接線板為例，不連接導線，帶完整外殼）分別投入右滾筒（高度1000mm）內。確保透明防護蓋關閉嚴密。
啟動設備，滾筒逆時針旋轉，樣品每轉動一周跌落兩次。觀察樣品是否出現卡滯或異常碰撞。運行至預設100次后設備自動停機。
4. 結果判定與數據記錄
取出樣品，擦拭干凈。目視檢查外殼有無任何肉眼可見的破裂、嚴重變形或組件分離。對于連接器，檢查插針或插孔有無松動、偏移。
再次測量絕緣電阻（500V DC），對比試驗前后阻值變化。依據標準，外殼不應出現影響安全或繼續使用的損壞，且絕緣電阻不應低于初始值的50%或標準限值（如50MΩ）。
記錄每一樣品的最終狀態：“合格”或“不合格”（注明具體缺陷）。

實驗結果數據示例（摘錄）

樣品編號	樣品類型	跌落高度	初始外殼狀態	100次跌落后狀態	絕緣電阻（初始/終測）	單項判定
01	兩孔連接器	1000mm	無缺陷	外殼邊緣輕微磨痕，無破裂	200MΩ / 198MΩ	合格
02	三孔連接器	1000mm	無缺陷	外殼卡扣輕微松動，未見開裂	200MΩ / 195MΩ	合格
03	10A接線板	1000mm	無缺陷	底部一角出現約3mm裂紋，內部可見	200MΩ / 45MΩ	不合格
04	16A接線板	1000mm	無缺陷	整體完好，僅表面輕微撞擊痕跡	200MΩ / 200MΩ	合格
05	帶開關接線板	1000mm	無缺陷	外殼接合處局部變形，開關仍能正常動作	200MΩ / 160MΩ	合格

數據解讀：05號樣品雖變形但未破裂且功能正常，可判合格；03號樣品因出現裂紋導致絕緣電阻顯著下降，判為不合格。廣東海達儀器有限公司提供的設備確保了試驗數據的重復性與準確性。

結論
通過上述標準化流程，可有效驗證連接器與接線板絕緣外殼在多次跌落下的機械強度。客戶應重點關注終檢出現的裂紋與絕緣下降問題，據此優化外殼材料配方或結構加強筋設計。如需設備選型或定制更高跌落高度的試驗方案，建議咨詢專業雙滾筒跌落試驗機廠家。
